소개

Synova SA는 스위스 뒤이예(니옹)에 본사를 둔 첨단 기술 장비 제조업체로, 특허받은 레이저 마이크로젯®(LMJ) 기술을 통한 첨단 소재 가공을 전문으로 합니다.

1997년 Bernold Richerzhagen 박사가 설립한 이 회사는 레이저의 정밀성과 저압 워터 쿨링을 결합하여 보석용 다이아몬드 커팅, 반도체, 산업 제조 등 다양한 산업 분야에서 절삭 품질을 극대화합니다.

전 세계 8개 글로벌 역량 센터를 운영하며 500대 이상의 장비를 설치한 Synova는 선도적인 기계 제조업체들과 협력하여 연간 최대 100대의 CNC 시스템을 생산합니다.

작동 원리

레이저 마이크로젯(LMJ)은 레이저와 “머리카락처럼 가느다란” 워터젯을 결합한 하이브리드 가공 방식입니다. 이 워터젯은 기존 광섬유와 유사한 방식으로 전반사(total internal reflection)를 이용해 레이저 빔을 정밀하게 유도합니다. 또한 워터젯은 절삭 부위를 지속적으로 냉각하고 절삭 부스러기를 효율적으로 제거합니다.

장점

기존의 집속 레이저는 빔 발산(beam divergence) 문제를 겪는데, 이는 작업 거리를 단축시키고 정밀도를 유지하기 위해 엄격한 초점 거리 제어를 필요로 합니다.

이러한 발산 현상은 절삭 깊이 대 폭 비율을 제한하여, 깊고 좁은 절삭 홈(kerf)을 효율적으로 만들기 어렵게 합니다.

레이저 마이크로젯®(LMJ)은 레이저 빔을 머리카락처럼 가느다란 워터젯 안에 가두어 빔을 완벽하게 평행하게 유지합니다.

이를 통해 빔 발산 문제와 지속적인 초점 조정 또는 거리 제어의 필요성을 없애, 좁은 절삭 홈으로도 높은 종횡비의 절삭이 가능해집니다.

소재

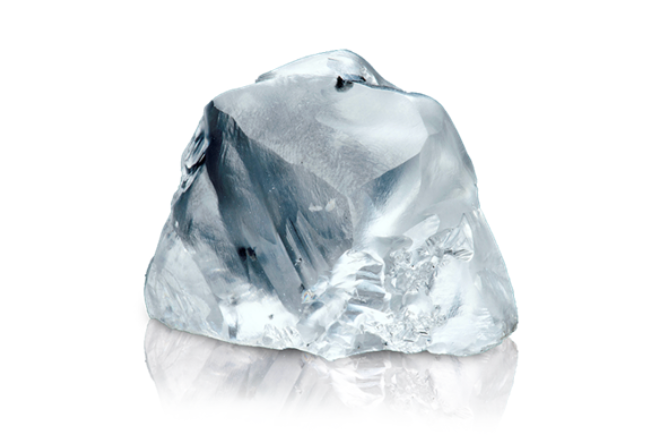

다이아몬드

천연 및 합성 다이아몬드(CVD, HPHT), 다결정 다이아몬드(PCD), 단결정 다이아몬드(SCD)

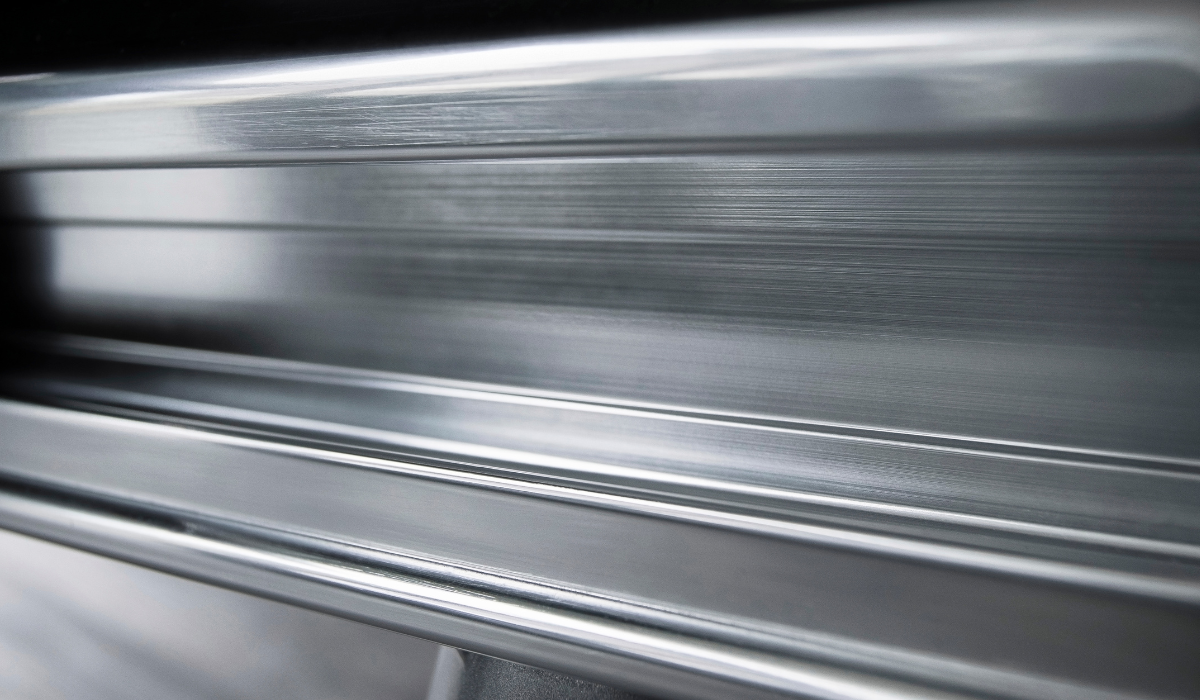

금속 및 합금

스테인리스강, 알루미늄, Durnico, Phynox, 구리, 황동, 금, 형상기억합금(니티놀, 코발트크롬), 티타늄, 니켈, 초합금

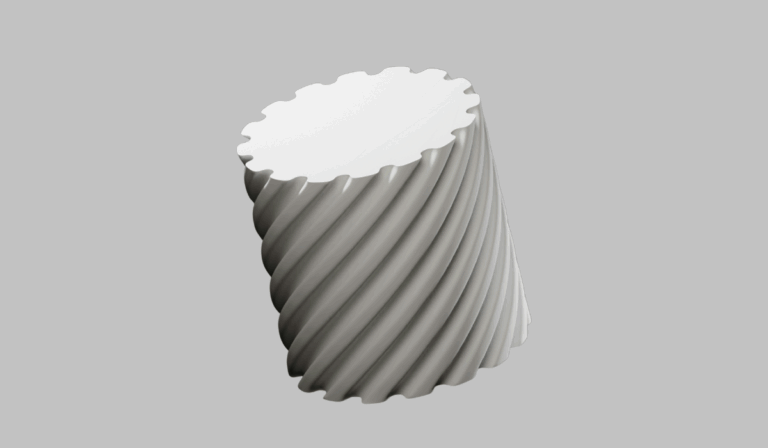

세라믹

지르코니아(ZrO2), HTCC/LTCC, 질화알루미늄(AlN), 알루미나(Al2O3), 질화규소(SiN), 탄화붕소(B4C), 다결정 입방정 질화붕소(PcBN), 텅스텐 카바이드(WC)

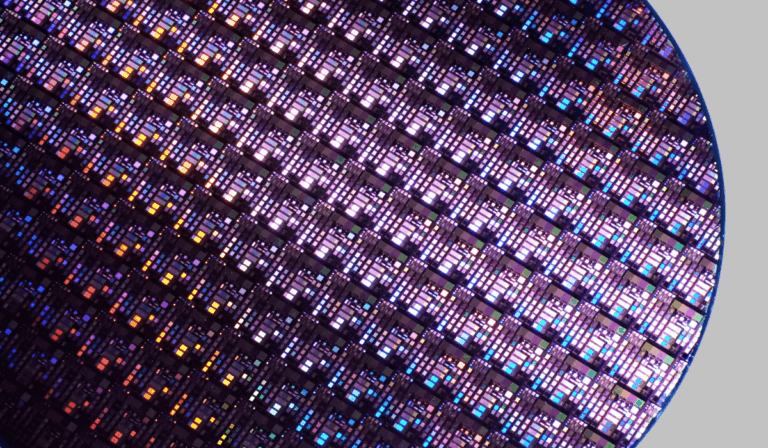

반도체

실리콘(Si), 탄화규소(SiC)

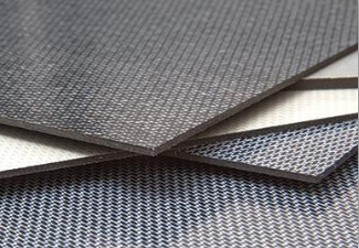

복합재료

세라믹 기지 복합재료(CMC), 다이아몬드-SiC/cBN 복합재료, 탄소섬유강화플라스틱(CFRP)

산업 분야

항공우주

Synova의 기술은 초합금, 초경합금, 그리고 지르코니아, 알루미나, 탄화규소와 같은 세라믹 기지 복합재료를 열손상 없이 단일 공정으로 가공합니다.

워터젯은 절삭 부위를 즉시 냉각하고 오염물질을 씻어내어, 미세균열, 세라믹 코팅 박리, 또는 두꺼운 재응고층 없이 깨끗한 원형, 사각형, 사다리꼴, 또는 경사 홀을 형성할 수 있게 합니다.

궁극적으로 LMJ 기술은 공구 마모를 없애고, 소모품 사용을 최소화하며, 폐기율을 매우 낮게 유지함으로써 운영 비용을 크게 절감합니다.

반도체

Synova의 방식은 최소한의 열 영향으로 소재의 무결성을 보존하여, 매끄러운 가장자리, 높은 웨이퍼 파단 강도, 그리고 현저히 낮아진 파손 위험을 제공합니다.

이 시스템은 실리콘(Si), 탄화규소(SiC), 로우K 물질, 그리고 다양한 두께의 에폭시 몰딩 컴파운드 웨이퍼를 포함한 광범위한 소재를 가공합니다.

다운사이징, 트리밍, 엣지 그라인딩, 다이싱과 같은 핵심 웨이퍼 가공 작업 외에도, LMJ는 홀 드릴링, 슬롯 커팅, 에칭, 맞춤형 형상 성형을 통해 반도체 장비 및 소모품 가공에도 널리 사용됩니다.

다이아몬드

Synova의 시스템은 열 응력을 감소시켜, 높은 응력을 가진 원석을 가공할 때에도 파손 위험을 사실상 제로로 만듭니다.

이 유연한 기술은 파이 커팅, 곡선 커팅, 라운드 브릴리언트 팩eting(연마), 팬시 셰이프 커팅을 포함한 다양한 복합 작업을 지원합니다.

또한, Synova의 시스템은 최신 블록체인 및 추적 플랫폼과 원활하게 통합되어, 다이아몬드 미드스트림 부문 전반의 프로세스를 간소화하고 공급망 투명성을 강화합니다.

의료

Synova의 독자적인 공정은 열영향부, 소재 침착, 미세균열 없이 깨끗하고 버(burr)가 없는 절삭을 가능하게 합니다.

의료 산업에서 LMJ는 임플란트, 수술용 블레이드, 스텐트, 튜브(캐뉼라, 바늘, 내시경 등), 임플란트용 전자 부품과 같은 구성품 제조에 널리 사용됩니다.

기타 산업 분야

Synova의 시스템은 시계 제조, 공구 제조, 자동차, 방위, 전자, 재생에너지, 과학 연구 등 다양한 고정밀 산업 분야에서 복잡한 제조 문제를 해결합니다.

이 워터젯 유도 방식은 열적 영향과 기계적 응력 또는 치핑을 최소화하여, 2차 후가공의 필요성을 크게 줄여줍니다.

궁극적으로 LMJ 기술은 전체적인 부품 품질을 높이고, 수율을 최적화하며, 까다로운 산업 응용 분야에서도 안정적인 생산을 보장합니다.
